Veeco epitaksiaalne hooldus pikema SiC-kattega detailide eluea tagamiseks

Veeco kiibitootjas CVD sic kate Igas tsüklis puutuvad detailid pidevalt kokku kuumuse, plasma ja gaasivooluga. See pinge muudab aja jooksul järk-järgult detailide pinda, isegi kui need on visuaalselt endiselt laitmatud. Enamik tehaseid avastas, et väikesed muutused katte välimuses põhjustavad rohkem tolmust mustust, temperatuuri kõikumist ja masina puhastamise vajaduse suurenemist. Üks tootmisliin avastas, et ainuüksi detailide pesuaja muutmisega oli ära hoitud kandurite enneaegset kulumist ja tagatud stabiilsem töö pikaks ajaks. Õigete hooldusharjumuste harjutamisega... CVD TaC ja Cvd sic Kaetud osad on usaldusväärsed ja kauakestvad, mis tagab masina stabiilsuse ja tulemuste järjepidevuse.

Veeco EPIK epitaksiaseadmete ennetava hoolduse näpunäited

Veeco masinate hea ja pikaajaline eluiga sõltub pigem regulaarselt tehtavatest pisiasjadest kui suurtest remonditöödest. Paljud katte rikked tekivad väga järk-järgult ja hoiatusmärkide märkamisel on tohutu mõju. Osade ja vooderdiste regulaarne puhastamine ja kontrollimine pärast teatud arvu töökordi on harjumus, mis on palju kasulikum kui oodata, kuni osad rikki lähevad.

Igasugune väike erinevus pinna tundes või värvimuutus viitab potentsiaalselt ületöödeldud kattele. Ühes tehases tekkisid temperatuuriprobleemid, kuna rutiinset detailide ja vooderdise kontrolli ei teostatud, kuid seejärel suudeti need temperatuuriprobleemid lihtsalt puhastamise ja uuesti tasandamisega lahendada.

Samuti on oluline, kuidas detaile puhastatakse. Tugevad kemikaalid või puhastusvahendid ja liiga karm puhastamine põhjustavad kattekihi väga kiiret purunemist. Õrnad ja täpsemad puhastusmeetodid on palju tõhusamad, eriti kõrgel temperatuuril töötavate detailide puhul. Mõned töötajad kipuvad masina töötamise ajal kasutama leebemaid puhastusvahendeid ja lükkavad põhjalikuma puhastuse edasi kuni absoluutse vajaduseni.

Gaasivool võib olla veel üks unustatud hoolduspraktika ja kuigi see võib tunduda tähtsusetu, põhjustab tasakaalustamata gaasivool kuumenemiskohti, mis kulutavad detailidelt katet. Andurite kiire kontroll nii enne kui ka pärast tsüklit hoiab ära sellised tõrked. Jahutusetappe ei tohiks üldse kiirendada. Valesti jahutatud detail tekitab detaili materjali ja katte vahele pingeid. Ühes rajatises leiti, et jahutusetapi pikendamine mõne minuti võrra eriti kiirete tsüklite ajal hoiab ära väga väikesed praod detailides.

Vaatluste, tulemuste ja käitumise dokumenteerimine on äärmiselt kasulik ka katte purunemisest tingitud detaili rikete ennetamiseks. Regulaarse hoolduse abil on masin vähem altid drastilistele riketele ja detailid kestavad kauem.

Kuidas Veeco varuosad mõjutavad saagikuse stabiilsust ja protsessi ühtlust

Seadmete vananedes muudavad varuosad järk-järgult stabiilsust. Sellised esemed nagu kanderõngad, voodrid ja gaasiplaadid võivad tunduda väga lihtsad, kuid nende seisukord vastutab otseselt soojustasakaalu ja gaasivoolu muutumise eest. Väikesed muutused ühe varuosa seisukorras muudavad soojuse levikut.

Oleme näinud ühte juhtumit, kus vahvlite välisservade saagis aeglaselt väheneb, mida algselt seostati retsepti nihkega, kuid hiljem diagnoositi see termilise ebaühtlusena, mille põhjustasid kulunud kaetud kanderõngad halvasti toodetud varuosade tõttu. Kui kvaliteetsed osad taas kasutusele võeti, taastus termiline tasakaal ja kõik tooted taastati.

Sama argument kehtib ka gaasivoolu osade kohta. Lihtsaim osa, näiteks gaasidušipea, võib veidi painduda või ummistuda nii, et see häirib ühtlast gaasivoolu kogu kambris ja mõjutab seega kiibi katte paksust. Ühes tehases märkasid nad, et kiibi paksus nihkus pidevalt vasakult paremale, mille põhjuseks leiti kulunud gaasiplaat, mis oli liiga palju töötunde näinud.

Identsete komponentide kasutamine aitab sellist nihet vältida. Originaalseadmele vastavalt originaalspetsifikatsioonile sobivate osade kasutamine tähendab, et seade töötab alati samamoodi nagu pärast iga remonti. Samuti on oluline varuosade ladustamine ja käsitsemine. Kaetud detail, mis on mõnda aega avatud laborikeskkonnas seisnud, tõmbab ligi tolmu.

Selles piirkonnas olevad väikesed osakesed võivad kõrgel temperatuuril toimuva protsessi käigus kiiresti defektideks areneda. Paljud tehased hoiustavad nüüd kõiki oma varuosi suletud konteinerites, mis avatakse ainult kuni detaili tööriista paigaldamiseni.

Varuosade ajastamine on samuti oluline – liiga hilja paigaldamine põhjustab tulemuste märkamatut nihet, kuid liiga vara paigaldamine raiskab raha. Optimaalse tasakaalu saab saavutada tundide ja kiirete kontrollide põhjal.

CVD SiC-kattega komponentide kulumist vähendavad puhastusmeetodid

Nende kaetud osade puhastamiseks tasakaalustamine taandub järgmisele. Peate vabanema jääkidest, hoides samal ajal katte libeda ja kahjustamata. Liiga karmi puhastuse korral kulub detaili pind kiiresti, liiga õrna puhastuse korral on normaalne, et jäägid kogunevad tüütul määral ja rikuvad teie töötulemuse.

Kuumtöödeldavate detailide pinnale jäävad kemikaalijäägid moodustavad aja jooksul õhukese jääkkilena järk-järgult jäägi. Kuigi see on loomulik nähtus, tekib probleem siis, kui hakatakse detaililt katet eemaldama.

Ohutu puhastusprotsessi esimene etapp on keemiline puhastus. Kuum- ja gaasipuhastus võimaldavad pehme jääkkogumi suhteliselt mitteabrasiivset eemaldamist, mis võib olla hea lahendus pehmele kogunemisele, mis võib tekkida pärast lühikesi töötsükke kerge kogunemisega.

Vedelikuga puhastamise korral on õrn keemiline kastmine parem kui happevannid. Mitmed meeskonnad kasutavad lahjendatud kemikaale minimaalse leotusajaga. Üks asutus teatas, et leotusaja lühendamine isegi natuke pikendab detaili eluiga kuude võrra, kuna kate ei kaota oma läiget.

Füüsiline lähenemine on katte säilitamise teine ​​​​oluline komponent. Kõvad harjad, kõvad harjad või kõrgsurveveepihustid võivad kattele tekitada mikroskoopilisi kriimustusi, mis omakorda muutuvad katmistsüklite ajal tolmuallikateks. Samuti on äärmiselt olulised korralikud loputus- ja kuivatustsüklid; puhastusvahendite jäägid söövitavad kõrgel kuumusel teie katet.

Puhas veega loputamine ja seejärel ühtlane kuivatamine peaks aitama. Mõned tehased püüavad seda vältida, jagades puhastusprotsessid kulumisastme järgi; kergemate kulumisjälgede korral kasutatakse pehmet puhastust ja tugevate kulumisjälgede korral agressiivset puhastust, et vältida täiesti sobivate osade asjatut puhastamist.

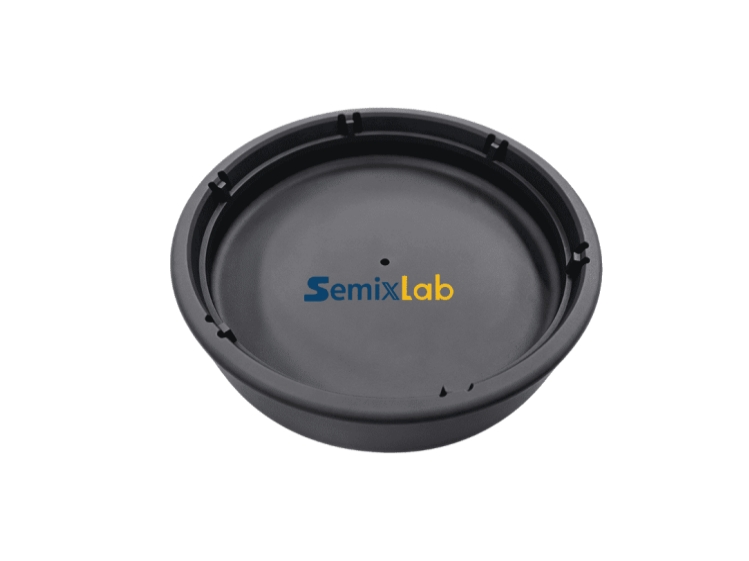

Susceptori eluea pikendamine optimeeritud soojushalduse abil

Nende süsteemide kandjad teevad märkimisväärselt palju tööd. Need seadmed asuvad kõige kuumemas piirkonnas, ümbritsevad vahvleid ja püüavad hoida temperatuuri täiesti ühtlasena. Enamiku nende komponentide puhul toimub suurem osa kulumisest termilise pinge, mitte käsitsemise või puhastamise tõttu. Stabiilsed temperatuuritingimused on eluea pikendamise peamine tegur.

Kiired või ebajärjekindlad termilised muutused põhjustavad alusmaterjali ja katte ebaühtlast paisumist. See tekitab märkimisväärseid sisepingeid. Ühes tootmisüksuses täheldati enneaegseid servapragusid, kuna nende hommikune temperatuuri tõus oli töökoormuse tõttu liiga kiire ja nad lihtsalt kontrollisid kuumutamisaega.

Kuumenemis-/jahtumisaja aeglustamine kõrvaldas detaili termilise pinge. See väike muudatus ei mõjutanud detailide läbilaskevõimet kuigivõrd, pikendades samal ajal pindade eluiga märkimisväärselt. Ka soojuse levik mängib rolli. Kui kanduri teatud osad pidevalt kuumaks lähevad, lagunevad need osad kiiremini ja rikuvad kiibi tulemused enne, kui nähtav pinnakulumine üldse ilmneb.

Regulaarsed termoprofiili skaneeringud aitavad ebaühtlase temperatuuri probleeme hõlpsalt tuvastada. Need on peaaegu alati tingitud väiksematest joondusvigadest, ebaühtlasest gaasivoolust või halvenenud kütteseadmetest. Jahutusaja kontrollimine on sama oluline. Detailide liiga kiire eemaldamine pärast kuumtsüklit põhjustab katte eraldumist alusmaterjalilt. Jahutusaja pikendamine kõrvaldab liigse sisemise pinge. Mõned tootmismeeskonnad suudavad jahutusaega pikendada ainult suure koormusega perioodidel.

Paljude komponentide täiendava jahutusaja kulu on minimaalne, kuid pikendab oluliselt nende eluiga. Teine kasulik strateegia kanduri ja teiste komponentide eluea pikendamiseks on vältida võimaluse korral täisvõimsusel temperatuurimuutusi. Mõõdukal temperatuuril töötamine seisaku ajal, selle asemel, et süsteemi kohe väiksemateks seisakuteks taastada temperatuur, vähendab oluliselt termilist šokki.

Pinna kahjustuste tuvastamine enne osakeste saastumist

Seega algab pinnakahjustus tavaliselt vaikselt, ammu enne, kui see masina sees kohutava tolmuprobleemi tekitab. Raskus seisneb selles, et alguses tundub kulumine täiesti kahjutu, kuid see häirib ikkagi vaikselt protsessi stabiilsust. Esimene vihje oleks poleerimise (või pinna heleduse) kadu.

Hea kate näeb lambi all sile ja läikiv välja, kuid katte algus võib tunduda tuhmina või pinnale võivad ilmuda ebakorrapärased läikivad täpid. Üks liini töötaja nägi pärast puhastamist ühel detailil kerget piimjat rõngast ja ei hoolinud sellest enne, kui kaks nädalat hiljem oli tolmu hulk selles kohas tohutult suurenenud.

Ebaühtlane mustus võib olla veel üks vihje. Kui mustusejäägid kipuvad teatud piirkonda rohkem kogunema, on see veel üks vihje, mis näitab, et see piirkond on hakanud karedaks muutuma. See tähendab, et mustus ei kuku kergesti maha, erinevalt korralikust ja siledast pinnast.

Temperatuurimuutused võivad samuti midagi öelda; väike ühtlase temperatuuri muutus kogu vahvli ulatuses võib tähendada, et pind ei täida enam oma rolli korralikult, ammu enne, kui kahjustusi tegelikult näha saab.

Me ei taha osi puudutada (kuna see tekitaks kindlasti tolmu), aga kaudselt saate neid omadusi kontrollida. Näiteks kui teatud osa puhastamine tavapärase protsessiga võtab oluliselt kauem aega, tähendab see tavaliselt, et pind on muutunud ja on nüüd ebaühtlane.

Masina sees oleva tolmukoguse jälgimine on üks usaldusväärsemaid kaitsemeetmeid, mida saate rakendada, isegi väikest aeglast tõusu ei tohiks taluda. Üks rühm avastas vooderdise rikke varakult, kuna täheldas mitme töötsükli jooksul väga aeglast tõusutrendi, selle asemel et oodata valju alarmi rikkis masina kohta.

Detailide ladustamine ja käsitsemine on oluline tegur, kuna väikegi kriimustus kõva materjali pinnal võib kuumtöötlemisel tekitada suurt tolmu. Seetõttu on nii paljudel masinatel detailide ladustamiseks spetsiaalsed pehmemad alused.
