PSPI valgustundlik polüimiidfotoresist
| Lähtekoht: | Hiina |
| Tootja nimi: | Semixlab |
| Mudel: | PSPI-01 |
| Certification: | ISO9001 |
| Miinimum Kogus: | Läbirääkimistel |
| Hind: | Kohandatud hinnapakkumise saamiseks võtke ühendust |
| Pakend andmed: | Tavaline ekspordipakett |
| Tarneaeg: | Tarneaeg: 15-30 päeva pärast tellimuse kinnitamist |
| Maksetingimused: | T / T |
| Pakkumise võime: | 100 tonni/kuus |
Kirjeldus

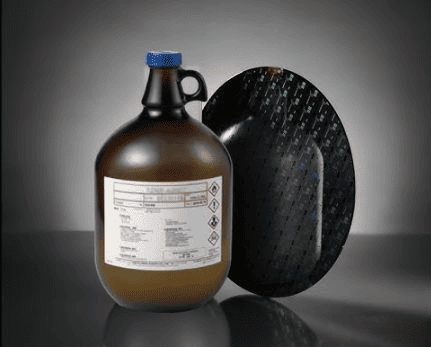

Semixlab PSPI valgustundlik polüimiidist pakkematerjal
PSPI on pooljuhtide tootjatele mõeldud vedel valgustundlik vaikmaterjal. See täidab pooljuhtide tootmises mitmeid olulisi funktsioone, toimides pooljuhtelementide pinnakaitsekilena, muhkude passiivkihina ja ümberjuhtmete isoleeriva kihina.
See materjal paistab silma oma silmapaistvate omaduste poolest. See pakub suurepärast kuumakindlust ja keemilist vastupidavust. Lisaks on sellel märkimisväärsed elektrilised ja mehaanilised omadused.
Tööstuse muutuvate vajaduste rahuldamiseks oleme välja töötanud mitmekesise tooteportfelli. Need tooted on hästi varustatud järgmise põlvkonna pakenditehnoloogia nõuete täitmiseks, tagades, et suudame pakkuda lahendusi, mis on sammu pidanud pooljuhtide valdkonna uusimate edusammudega.
Kasutusala:
Seda kasutatakse peamiselt pooljuhtide valdkonnas, pooljuhtkomponentide pinnakaitsekile, kõrgendatud passiivkihi, isolatsioonikihi ümberjuhtmestamise jms jaoks. Seda kasutatakse üha enam ka tipptasemel pakendites, mis nõuavad mitmekihilist moodustamist.
Teenused, mida saab pakkuda:
kliendirakenduse stsenaariumide analüüs, materjalide sobitamine, tehniliste probleemide lahendamine.
Ettevõtte profiil:
Semixlabil on 2 laboratooriumi, ekspertide meeskond, kellel on 20-aastane materjalikogemus, teadus- ja arendustegevuse ning tootmise, testimise ja kontrollimise võimalused.
Kiire täpsus:
1. Toodete erinevad nimetused: PSPI valgustundlik polüimiid-fotoresist/PSPI/valgustundlik isoleermaterjal/PSPI valgustundlik polüimiidpakendimaterjal/valgustundlik polüimiid.
2. Peamine kasutusala: Seda kasutatakse peamiselt pooljuhtide valdkonnas pooljuhtkomponentide pinnakaitsekile, kõrgendatud passiivkihi, isolatsioonikihi ümberjuhtmestamise jms jaoks. Seda kasutatakse üha enam ka tipptasemel pakendites, mis vajavad mitmekihilist moodustamist. Peamiselt keskmise ja kõrge pooljuhtide pakendite valdkonnas.
3. Põhispetsifikatsioonid:
Valgustundlik eraldusvõime ≤3µm, termiline stabiilsus kuni 320 ℃, dielektriline konstant 3.3 (1MHz), adhesioon 40Mpa, tugev happe- ja leelismetallikorrosioonikindlus, kitsas protsessiaken, peamiselt keskmise ja kõrge pakendamise valdkonnas.

tehnilised nõuded
Toote toimivuse võrdlustabel:
| Tulemuslikkuse näitajad | Asahi Kasei (Jaapan) | Semixlab |
| Valgustundlik resolutsioon | ≤2μm | ≤3μm |
| Termiline stabiilsus (Tg) | > 350 ° C | 330 ° C |
| Dielektriline konstant (1 MHz) | 3.1 | 3.3 |
| Adhesioon (MPa) | 45 | 40 |
| Keemiline vastupidavus | Tugev happe-/leeliskindlus | Keskmise korrosioonikindlusega |
| Protsessi aken | Kitsas | Kitsas |
| Rakenduse väli | Kõrgekvaliteediline pakend | Keskmise ja kõrgema hinnaklassi pakendid |
Rakendused

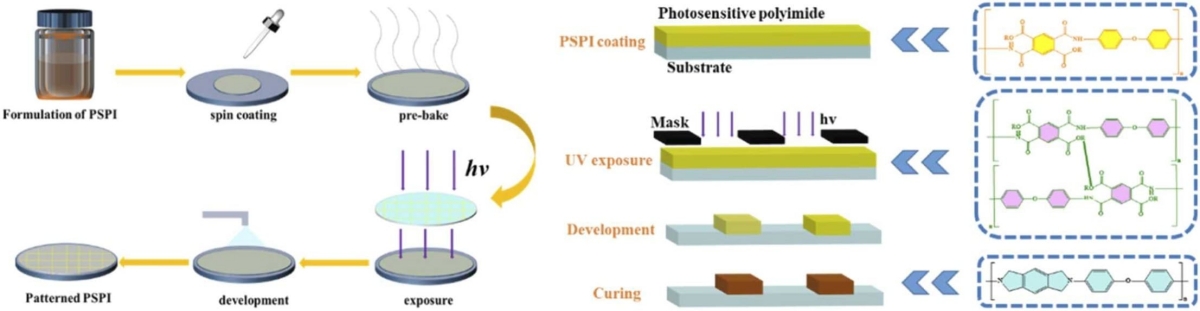

Tüüpiline kandideerimisprotsess

Materjalide molekulaarstruktuuri innovatsiooni ja protsessiparameetrite optimeerimise kaudu on Semixlab PSPI saavutanud läbimurde kodumaiste tipptasemel pakkematerjalide valdkonnas, pakkudes usaldusväärset pakendigarantiid tipptasemel valdkondadele, nagu 5G raadiosagedusmoodulid, autotööstusele mõeldud toitemoodulid ja tehisintellekti kiibid. Kui teil on vaja saada üksikasjalikke tehnilisi dokumente või korraldada proovide testimist, võtke ühendust meie tehnilise toe meeskonnaga.
konkurentsieelise
Semixlab PSPI põhieelistused
1. Ülitäpne litograafia
3 μm resolutsioon vastab 2.5D/3D pakendite mikrokühmude ja RDL-marsruutimise vajadustele.
Järsk ja sirge külgseina morfoloogia (85°–88°) suurendab mitmekihilise virnastamise usaldusväärsust.
2. Äärmuslik keskkonnastabiilsus
Klaasisiirdetemperatuur üle 330 °C, et kohanduda võimsusseadmete kõrge temperatuuriga pakendamise vajadustega.
Madal dielektriline kadu (Df<0.005) kõrgsageduslike millimeeterlainete stsenaariumide jaoks Madal dielektriline kadu (Df<0.005), sobib kõrgsageduslike millimeeterlainete stsenaariumide jaoks.
3. Läbimurre protsesside ühilduvuses
Toetab i-line/g-line kaheribalist säritust, ühildub tavaliste kodumaiste litograafiaseadmetega.
Laiuskraadi arendamine ±15%, vähendades protsessi kõikumiste mõju.
4. Tehnoloogiliste uuenduste kodustamine
Sõltumatult väljatöötatud "nano-ristsidemete täiustamise" tehnoloogia, mis suurendab mehaanilist tugevust 30%.
Halogeenivabad keskkonnasõbralikud koostised vastavad rahvusvahelistele EHS standarditele.
Peamised rakendusvaldkonnad:
| Rakenduse suund | Tüüpiline stsenaarium | Lahenduse väärtus |
| Täiustatud pakend | Fan-Out, SiP, Chiplet RDL kiht | Suure tihedusega ühendus + üliõhuke kate (<5 μm) |
| Toiteseadmed | IGBT, SiC mooduli passiivkiht | Kõrge temperatuuri tsüklikindlus (-55°C~250°C) |
| MEMS andurid | Biokiibi mikrostruktuuri kaitsekihid | Madala pingedeformatsiooni kontroll (<50MPa) |
| Kuvari draiverid | Mikro-LED makroülekandega ajutine liimkiht | Laseri eemaldamise vastuse tundlikkuse optimeerimine |
5. Ökoahela valideerimise kinnitus
On läbinud peakomplekti ja testimisettevõtete, näiteks Changdian Technology ja Tomfool Microelectronics, töökindluse sertifikaadi ning sobib SMIC-i 55nm BCD-protsessi jaoks.
