6-tolline TaC-kattega grafiidist kütteseade

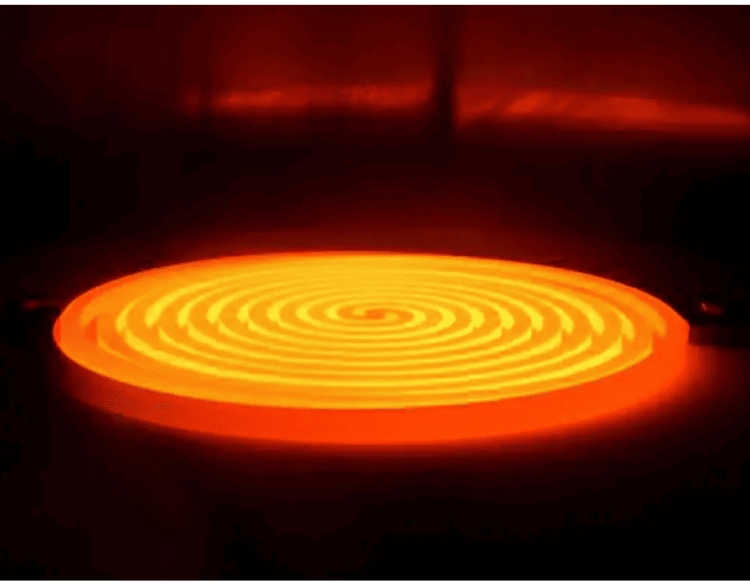

Semixlabi 6-tollised TaC-kattega grafiitküttekehad kasutavad tavaliselt isostaatiliselt pressitud või suure tihedusega grafiidist aluspinda. Töödeldakse küttekontuur (tavaliselt kontsentriline keerme või ümmargune muster) ja pinnale või võtmekohtadesse kantakse kaitsekiht tantaalkarbiidist (TaC). Need küttekehad kasutavad takistuslikku kuumutamist, et pakkuda väikestele vahvlitele (nt 6" / 150 mm) või sustseptoritele väga ühtlast ja usaldusväärset soojusallikat. TaC-kate pikendab oluliselt komponentide eluiga ja puhtust kõrge temperatuuriga ja söövitavas protsessikeskkonnas.

II. Rollid peamistes pooljuhtide protsessides

1. Epitaksia (SiC, GaN ja Si kihid)

Epitaksiaalsetes kasvuprotsessides on 6-tolline TaC-kattega grafiidist kütteseade südamiku termiline element, mis vastutab substraadi stabiilse ja ühtlase kuumutamise saavutamise eest. Täpne temperatuuri reguleerimine on oluline kihi paksuse ühtluse, kristallide kvaliteedi ja defektide minimeerimise säilitamiseks SiC, GaN ja Si epitaksias. TaC-kate kaitseb grafiidist substraati klooritud ja vesinikpõhiste gaaside eest, mis on kõrgetel temperatuuridel väga söövitavad. See tagab pika kasutusea, vältides samal ajal saastumist ja osakeste eraldumist kambrisse.

2. Keemiline aurustamine-sadestamine (CVD / MOCVD / PECVD)

CVD- ja MOCVD-süsteemides on kütteseadmed kriitilise tähtsusega õhukese kile kasvu kontrollitud keskkonna säilitamiseks. TaC-kate tagab plasmaerosioonikindluse ja keemilise inertsi, muutes kütteseadme sobivaks PECVD ja LPCVD keskkondadesse, kus kasutatakse fluori ja kloori ühendeid. Selle kõrge kiirgusvõime ja soojusjuhtivus tagavad kiire kuumenemis- ja jahutuskiiruse, suurendades protsessi stabiilsust.

3. Difusiooni- ja lõõmutamise protsessid

Kõrgel temperatuuril toimuva legeeriva aine difusiooni ja implanteerimisjärgse lõõmutamise ajal on ühtlane kuumutamine kriitilise tähtsusega täpse legeeriva aine aktiveerimise ja difusiooniprofiili saavutamiseks. TaC-kattega grafiidist kütteseade minimeerib termilist pinget ja tagab kontrollitud vahvlikeskkonna. Selle oksüdatsiooni- ja termilise tsüklilisuse vastupidavus parandab töökindlust ja korduvust mitme protsessi käigus.

4. Söövitamine ja pinnatöötlus

Kuivas söövituskeskkonnas toimivad TaC-ga kaetud kütteseadmed substraadi kuumutusplatvormidena, mis taluvad fluori- ja klooripõhiseid plasmatingimusi. Kate kaitseb grafiidi alust erosiooni ja osakeste eraldumise eest, säilitades samal ajal vahvli pinna termilise stabiilsuse. See parandab söövituse täpsust ja vähendab kambri saastumist.

II. Peamised materjalid ja struktuurid:

Grafiitsusseptor: Suurepärane elektrijuhtivus, kõrge soojusjuhtivus, hea töödeldavus ja madal soojusmahtuvus (soodustab kiiret temperatuuri tõusu).

Küttekontuuri kuju: kontsentrilisi rõngaid/spiraale kasutatakse radiaalse temperatuuri ühtluse saavutamiseks; mitmetsoonilisi konfiguratsioone saab kasutada temperatuurigradientide/kõrvalekallete peenhäälestamiseks.

TaC (tantaalkarbiid) kate: kõrge sulamistemperatuur (≈3880 °C), kõrge kõvadus, keemiline ja plasmakindel ning suurepärane elektrijuhtivus. Kaitsekihina vähendab see keemilisi reaktsioone protsessigaasidega, minimeerib osakeste eraldumist ja pikendab eluiga.

Liidese sidumine/adhesioon: TaC ja grafiidi vaheline adhesioon, katte paksus ja pingekontroll on peamised protsessi juhtimise tegurid, mis mõjutavad eluiga ja töökindlust.

III. Protsessiga seotud väljakutsed ja lahendused

6-tollise TaC-kattega grafiidist küttekeha kasutamisel pooljuhtide protsessides on mitmeid tehnilisi punkte, millele tuleb hoolikalt tähelepanu pöörata. Nende probleemide nõuetekohane lahendamine tagab stabiilse jõudluse, pikema kasutusea ja ühtlase kiibi kvaliteedi.

1. Katte nakkumise ja koorumise oht

Väljakutse:

Kui TaC-kate ei nakku grafiidi alusega tugevalt, võib see pärast korduvaid kuumutamis- ja jahutamistsüklit kooruda või praguneda. See võib tekitada osakesi ja lühendada küttekeha eluiga.

Lahendus:

● Enne katmist tehke põhjalik pinna ettevalmistus (söövitus ja puhastamine nakketugevuse suurendamiseks).

● Tiheda ja ühtlase TaC-kihi saavutamiseks kasutage optimeeritud CVD-parameetreid.

● Varjatud rikete vältimiseks tehke kvaliteedikontrolli käigus adhesioonitestid.

2. Termiline pinge ja pragunemine

Väljakutse:

Kiired temperatuurimuutused selliste protsesside nagu RTP (kiire termiline töötlemine) ajal võivad tekitada grafiidi ja TaC-kihi vahele pingeid, mis võivad viia pragude või deformatsioonini.

Lahendus:

● Projekteerige kütteseade nii, et grafiidi ja TaC soojuspaisumisomadused oleksid ühesugused.

● Termilise šoki vähendamiseks kasutage kontrollitud kütte-/jahutusrampisid.

● Kasutage alusmaterjalina kõrge puhtusastmega, peeneteralist ja väikese soojuspaisumisega grafiiti.

3. Ühtlane kuumutamine üle vahvli

Väljakutse:

Kui TaC-kattel või grafiidialusel on ebaühtlane paksus, võib see põhjustada kuumi kohti või külmi tsoone, mis omakorda põhjustavad kiipide defekte.

Lahendus:

● Rakenda grafiidist aluspinnale täpne töötlemine rangete mõõtmete tolerantsidega.

● Tagage katte ühtlus täiustatud CVD-juhtimisega.

● Kasutage kvaliteedikontrolli käigus termilist kaardistamist, et kinnitada ühtlast soojusjaotust.

4. Teenindusaeg ja asendustsükkel

Väljakutse:

Aja jooksul lagunevad isegi parimad kütteseadmed äärmuslikes tingimustes, mis võib põhjustada ootamatuid seisakuid.

Lahendus:

● Koostage töötundide ja gaasi keemilise koostise põhjal ennustav asendusgraafik.

● Hoidke tootmiskatkestuste minimeerimiseks käepärast varukütteseadmeid.

● Tehke tarnijaga koostööd eluaegse testimise ja rikete analüüsi läbiviimiseks pideva täiustamise eesmärgil.

Sisuliselt tagavad 6-tollise TaC-kattega grafiidist küttekeha materjalid ja konstruktsiooni disain kõrge temperatuuri stabiilsuse, korrosioonikindluse ja konstruktsiooni terviklikkuse, muutes selle asendamatuks komponendiks täiustatud epitaksia-, CVD- ja difusiooniprotsesside jaoks. Lisateabe saamiseks kohandatud lahenduste saamiseks võtke meiega julgelt ühendust.
