Poorne keraamiline vaakumpadrun
Kiire täpsus:
1. Muud nimetused: poorne keraamiline vaakumpadrun, poorne SiC padrun, poorne padrun.
2. Rakendus: suure jõudlusega vaakum-adsorptsiooniseade, mis on ette nähtud vahvlite ja valuplokkide täppisadsorptsiooniks ja fikseerimiseks, sobib pooljuhtide tootmiseks, vahvlite lõikamiseks, täppistöötluseks, kõrge temperatuuriga epitakseerimiseks, söövitamiseks, ioonide implanteerimiseks ja muudeks stsenaariumideks.
3. Põhiparameetrid:
Poorsus reguleeritav (10-200μm).
Ülikõrge temperatuur (≤1600°C), suurepärane termilise šoki vastupidavus.
Adsorptsioonivaakum: standardne -90kPa (saab kohandada 100kPa-ni).
Iminapa suurus: Toetage 4/6/8/12-tollisi vahvleid, valuploki suurust saab kohandada.
Kirjeldus
Keraamiline vaakumpadrun on suure jõudlusega vaakum-adsorptsiooniseade, mis on mõeldud vahvlite ja valuplokkide täpseks adsorptsiooniks ja fikseerimiseks. Sellel on poorsest keraamikast + metallist välisrõngast koosnev komposiitkonstruktsioon, mis on kombineeritud õhukanalite ja pooride kohandatud disainiga, et saavutada ühtlane adsorptsioonijõu jaotus ja kõrge stabiilsus. Sobib pooljuhtide tootmiseks, vahvlite lõikamiseks, täppistöötlemiseks ja muudeks stsenaariumideks, toetab kõrget temperatuuri, kiiret liikumiskeskkonda, vastab erineva suurusega vahvlite / valuplokkide ühilduvusnõuetele.
Kohandatud teenus
Suuruse ja koormuse kohandamine
Stoomide ja hingamisteede optimeerimine
Spetsiaalne keskkonna kohanemine

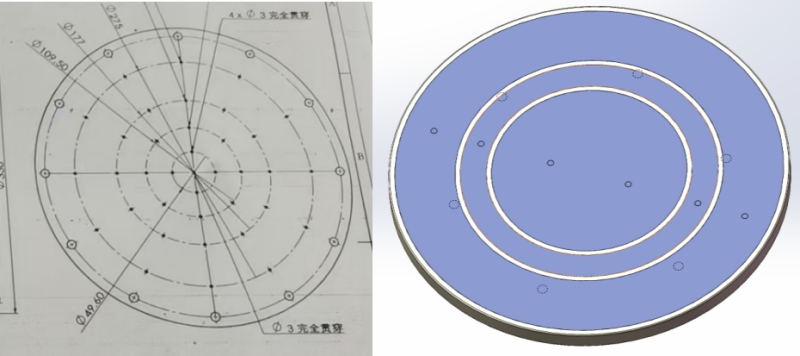

Disaini näide
Rakendused
Pooljuhtide valmistamine
Epitaksiaalne kasv: SiC vahvlite stabiilne adsorptsioon kõrgel temperatuuril, et vältida väändumist ja saastumist.
Litograafia ja söövitus: täpne positsioneerimine kiirel liikuval platvormil (kiirendus ≤10G), et tagada graafilise joonduse täpsus.
Valuploki töötlemine
Lõikamine ja lihvimine: raskete kristallplokkide (nagu safiir, ränikarbiidi valuplokk) adsorptsioon vibratsioonist põhjustatud servapragude tõkestamiseks.
Teadusuuringud ja eritehnoloogia
Kõrgtemperatuuriline lõõmutamine: poorsed ränikarbiidist iminapad töötavad pikka aega temperatuuril 1600 °C, ilma deformatsioonita ja õhusaasteta.
Vaakumkate: kõrge õhutihedusega disain, mis ühildub PVD/CVD õõnsuse keskkonnaga.
konkurentsieelise
Põhistruktuuri ja materjali eelised
1.Mitmekihiline komposiitkujundus
Pinnakiht: poorne keraamika (valikuline poorne ränikarbiid või poorne grafiit), reguleeritav ava (10-200μm), et tagada adsorptsioonijõu ühtlane ülekandmine vahvli pinnale, et vältida kohalikku pingekontsentratsiooni.
Maatriks: väga jäik metallraam (roostevaba teras või alumiiniumsulam), mis tagab konstruktsiooni toe ja õhutiheduse.
Hingamisteed ja poorid: Täpselt töödeldud hingamisteede sisevõrk ja ühtlaselt jaotunud mikropoorid toetavad kiiret vaakumeraldumist (adsorptsioonijõud kuni -90 kPa) ja hetkelist vabanemist.
2. Materjali omaduste võrdlus
| MATERJAL | Poorne ränikarbiid | Poorne grafiit |
| Temperatuuri vastupidavus | Ülikõrge temperatuur (≤1600°C), suurepärane termilise šoki vastupidavus | Keskmiselt kõrge temperatuur (≤800°C), parem soojusjuhtivus |
| Keemiline vastupidavus | Happe ja leelise korrosioonikindlus, plasma korrosioonikindlus | Vastupidav mitteoksüdeerivatele gaasidele, madalam hind |
| Kohaldatav stseen | Kõrge temperatuuriga epitaksia, söövitus, ioonide implanteerimine | Vahvlite lõikamine, lihvimine, pakendamine |
3. Peamised jõudlus ja tehnilised parameetrid
| Kirjeldus | Märkus |
| Padruni suurus | Toetage 4/6/8/12-tollisi vahvleid, valuploki suurust saab kohandada |
| laadimine | Ühe plaadi maksimaalne koormus 50 kg (kõrgus ≤ 300 mm) |
| Töötemperatuur | Poorne ränikarbiid: -50°C~1600°C; Poorne grafiit: -50°C~800°C |
| Adsorptsioonivaakum | Standardne -90 kPa (kohandatav kuni -100 kPa) |
KKK
K: Kuidas valida poorset ränikarbiidi ja poorset grafiitpadrunit? Millised on poorse ränikarbiidi ja poorse grafiitpadruni peamised erinevused kõrgtemperatuurilistes protsessides? Kuidas valida rakenduse stsenaariumi jaoks õiget materjali?
A: Poorne ränikarbiidi padrun:
Temperatuuritaluvus: võib töötada stabiilselt äärmuslikel kõrgetel temperatuuridel ≤1600 °C (nagu SiC epitaxy, kõrge temperatuuriga lõõmutamine), suurepärane termilise šoki vastupidavus, sobib drastiliste temperatuurikõikumiste jaoks.
Korrosioonikindlus: talub tugevat happe-, leelise- ja plasmaerosiooni, sobib söövitamiseks, ioonide implanteerimiseks ja muudeks söövitavate gaasiprotsessideks.
Poorne grafiitpadrun:
Soojusjuhtivus: kõrgem soojusjuhtivus (200-400 W/m·K), sobib kiiret soojusülekannet nõudvate stsenaariumide jaoks (näiteks vahvlilõikamisel soojuse hajumine).
Säästlikkus: madal hind, sobib ≤800 °C keskmise temperatuuriga keskkonnale (nt pakkimine, lihvimine).
Valikusoovitused:
Kui protsessi temperatuur on > 800°C või on nõutav korrosioonikindlus, eelistatakse poorset ränikarbiidi; Kui taotlete kulutõhusat ja madalat protsessitemperatuuri, saate valida poorse grafiidi.
