TaC planeedi epi sustseptor
| Lähtekoht: | Hiina |
| Tootja nimi: | Semixlab |
| Mudel: | TPES0001 |
| Certification: | ISO 9001 |
| Miinimum Kogus: | 1pc |
| Hind: | Kohandatud |
| Pakend andmed: | Standardne ekspordikast |
| Tarneaeg: | 30-45days |
| Maksetingimused: | Pidada läbirääkimisi |
| Pakkumise võime: | 200 tk kuus |
Kirjeldus

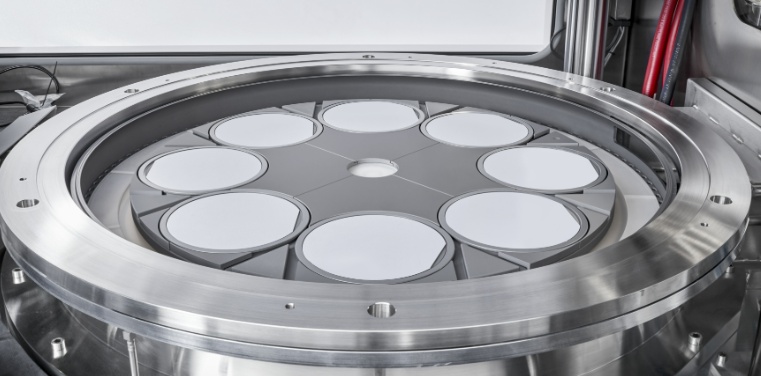

Aixtroni planetaarne ketas on metallorgaanilise keemilise sadestamise (MOCVD) seadmete peamine laagrikomponent, mida kasutatakse peamiselt ränikarbiidist (SiC) epitaksiaalsete lehtede kasvuprotsessis. Selle südamikstruktuur on valmistatud kõrge puhtusastmega grafiidist ja tantaalkarbiidist (TaC) kattekihist.
Kiire täpsus:
1. Muud nimetused: Aixtroni planetaarketas, TaC-kattega planetaarsusseptor, Aixtroni reaktori SiC Epi sustseptor
2. Kasutamine: Kõrgjõudlusega ränikarbiidi (SiC), galliumnitriidi (GaN) ja muude kolmanda põlvkonna pooljuhtide epitaksiaalse protsessi jaoks.
3. Põhiparameetrid:
Struktuur püsib temperatuuril 2000 ℃ stabiilsena, et vältida reaktsioonikambri saastumist katte lendumisega.
Tõhus vastupidavus lähteainete, näiteks SiH₄ ja HCl, erosioonile. Vähendab aluspinna pinnadefekte.
Grafiidist + TaC komposiitstruktuuri soojusjuhtivus on lähedane SiC-plaadi omale (SiC: 490 W/m·K), vähendades termilisest pingest tingitud võre moonutusi.
TaC-katte pinna karedus on <1 μm, mis võib pärssida mikroosakeste kukkumist ja tagada epitaksiaalse kihi pinnakvaliteedi (defektide tihedus <0.5/cm²).
Toote ülevaade
Aixtroni planetaarne ketas on metallorgaanilise keemilise sadestamise (MOCVD) seadmete peamine laagrikomponent, mida kasutatakse peamiselt ränikarbiidist (SiC) epitaksiaalsete lehtede kasvuprotsessis. Selle südamikstruktuur on valmistatud kõrge puhtusastmega grafiidimaterjalist ja tantaalkarbiidist (TaC) kattekihist.
Grafiidist aluspind: tagab suurepärase soojusjuhtivuse (~130 W/m·K) ja kõrge temperatuuri stabiilsuse (temperatuur > 2000 ℃), et tagada reaktsioonikambris ühtlane soojusvälja jaotus.
Tantaalkarbiidist kate: grafiidi pind kaetakse keemilise aurustamise (CVD) või paagutamisprotsessiga, tavaliselt 30–100 μm paksuse kihiga, et moodustada tihe keemiline barjäär.
Disain on optimeeritud ränikarbiidi (SiC) epitaksiaalse kasvu kõrge temperatuuri (1500–1700 ℃) ja väga korrodeeriva (silaan, HCl ja muud gaasid) keskkonna jaoks, parandades oluliselt protsessi stabiilsust ja kiipide saagist.
Tantaalkarbiidi (TaC) ja ränikarbiidi (SiC) katte toimivuse võrdlus
| Kattematerjal | Tantaalkarbiidist (TaC) kate | Ränikarbiidist (SiC) kate |
| Sulamispunkt | Sulamistemperatuur 3880 ℃ (kõrgem temperatuuripiirang) | Sulamistemperatuur 2700 ℃ (kõrgel temperatuuril kergesti lagunev) |
| Soojuspaisumistegur | Soojuspaisumistegur 6.3 × 10⁻⁶/K (parem sobivus grafiidiga) | 4.5 × 10⁻⁶/K (termilise mittevastavuse tõttu kergesti pragunev) |
| Vastupidavus räni auru korrosioonile | Suurepärane vastupidavus räni auru korrosioonile (madal TaC ja Si reaktsioonivõime) | halb (kõrgetel temperatuuridel reageerib SiC Si-ga, moodustades gaasifaasi Si₂C) |
| Osakeste saastumise oht | Väga madal osakeste saastumise oht (tihe poorideta kate) | Kõrge (kate on altid lokaalsele koorumisele) |
| Eluaegne | Kasutusiga > 5000 tundi (pikendatud hooldustsükkel üle 50%) | Umbes 2000-3000 tundi |
Tootmise ühilduvus
Kohandatud Aixtron G5 WW C ja Prophet platvormile, suudab see kanda 6/8-tolliseid vahvleid mahutavusega > 30 vahvlit partii kohta.
Tehniline väärtus ja tööstuslik tähtsus
Grafiidi ja tantaalkarbiidiga kaetud planetaarne sustseptor lahendab traditsioonilise SiC-katte kitsaskoha probleemi pikaajalises kõrgtemperatuurses protsessis:
Kulude optimeerimine: pikendage tarbekaupade vahetustsüklit ja vähendage üksiku detaili epitaksiaalset kulu enam kui 20%;
Saagikuse parandamine: osakeste reostuse ja kuumuse laiguefekti vähendamine ning epitaksiaalse lehe saagikuse suurendamine üle 95%;
Protsessi akna laiendamine: toetab suuremaid kasvukiirusi (> 50 μm/h) ja paksemaid epitaksiaalseid kihte.
Kuna ülemaailmne ränikarbiidi (SiC) tootmisvõimsus suureneb 8 tollini, on see tehnoloogia kriitilise tähtsusega epitaksiaalse konsistentsi kitsaskoha ületamiseks.
tehnilised nõuded
| TaC katte füüsikalised omadused | |
| Tihedus | 14.3 (g/cm³) |
| Eriemissioon | 0.3 |
| Soojuspaisumistegur | 6.3 10-6/K |
| Kõvadus (HK) | 2000 HK |
| Vastupidavus | 1×10-5 Ohm*cm |
| Termiline stabiilsus | <2500 ℃ |
| Grafiidi suurus muutub | -10-20 um |
| Katte paksus | ≥20um tüüpiline väärtus (35um±10um) |
| Soojusjuhtivus | 9-22 (W/m·K) |
| Isostaatilise grafiidi füüsikalised omadused | ||
| vara | Üksus | tüüpiline väärtus |
| Puistetiheduse | g / cmXNUMX | 1.83 |
| Kõvadus | HSD | 58 |
| Elektriline takistus | μΩ.m | 10 |
| Paindetugevus | MPa | 47 |
| Tihendav tugevus | MPa | 103 |
| Tõmbetugevus | MPa | 31 |
| Youngi moodul | GPa | 11.8 |
| Soojuspaisumine (CTE) | 10-6K-1 | 4.6 |
| Soojusjuhtivus | W·m-1·K-1 | 130 |
| Keskmine tera suurus | mm | 8-10 |
Rakendused
Ränikarbiidi jõuseadme epitaksia
See sobib 4H-SiC homogeenseks epitaksiaalseks kasvuks, mida kasutatakse üle 1200 V kõrgepinge MOSFET- ja IGBT-seadmete tootmiseks.
Nõudlus uute energiaautode, fotogalvaaniliste inverterite, raudteetranspordi ja muude valdkondade järele on hüppeliselt kasvanud.
Kolmanda põlvkonna pooljuhtide arendus
Toetab GaN-on-SiC heteroepitaksiat 5G raadiosagedusseadmete ja millimeeterlaine sidekiipide jaoks.
konkurentsieelise
Põhiliste eeliste kokkuvõte:
TaC-kate on traditsioonilisest SiC-kattest parem kõrge temperatuuriga korrosioonikindluse, termilise sobivuse ja pika eluea poolest, eriti sobiv ränidioksiidi auru rikastamise keskkonnas SiC epitaksiaalse kasvu korral.
Vastupidavus äärmuslikule kuumusele:
Struktuur püsib temperatuuril 2000 ℃ stabiilsena, et vältida reaktsioonikambri saastumist katte lendumisega.
Keemiline vastupidavus:
Tõhus vastupidavus lähteainete, näiteks SiH₄ ja HCl, erosioonile. Vähendab aluspinna pinnadefekte.
Soojusvälja ühtlus:
Grafiidist + TaC komposiitstruktuuri soojusjuhtivus on lähedane SiC-plaadi omale (SiC: 490 W/m·K), vähendades termilisest pingest tingitud võre moonutusi.
Madal saasteväljund:
TaC-katte pinna karedus on <1 μm, mis võib pärssida mikroosakeste kukkumist ja tagada epitaksiaalse kihi pinnakvaliteedi (defektide tihedus <0.5/cm²).
